气流粉碎机的工作原理

一、什么是气流粉碎机

气流粉碎机（Jet Mill），是一种利用高速气流的能量使物料颗粒之间相互碰撞、摩擦而实现超细粉碎的设备。与传统的机械粉碎设备不同，气流粉碎机不使用任何研磨介质，完全依靠气体动能进行粉碎。

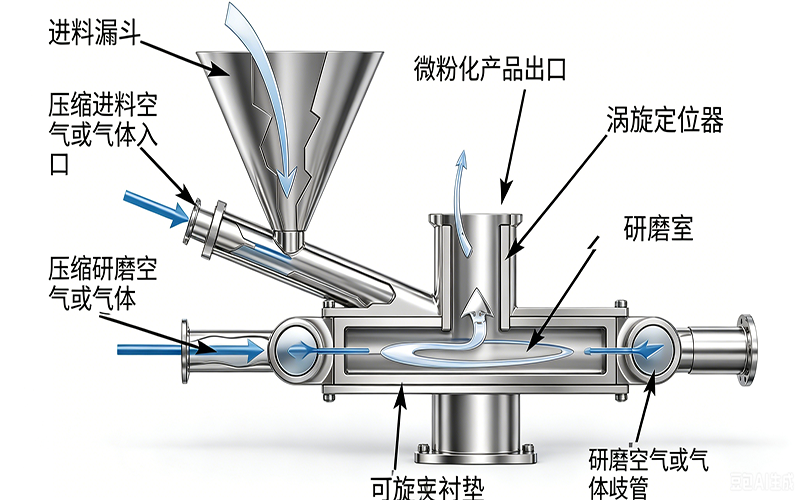

二、气流粉碎机的基本工作原理

气流粉碎机的核心工作原理可以概括为以下几个步骤：

1. 物料给入

物料通过给料系统进入粉碎腔，通常采用文丘里管或螺旋给料器实现均匀给料。

2. 气流加速

高压气体（通常为压缩空气或过热蒸汽）通过拉瓦尔喷嘴加速至超音速（可达 2-3 马赫），形成高速气流场。

3. 颗粒加速与碰撞

物料颗粒被高速气流捕获并加速，在粉碎腔内获得极高的动能。颗粒之间、颗粒与腔壁之间发生频繁的高速碰撞和摩擦。

4. 粉碎过程

当颗粒获得的动能超过其破碎能时，颗粒发生破裂。这一过程反复进行，直到颗粒细化到所需粒径。

5. 分级排出

粉碎后的物料随气流上升至分级区，合格的细粉通过分级轮排出收集，粗颗粒则返回粉碎区继续粉碎。

三、主要类型及特点

流化床气流粉碎机

· 工作原理：多股喷嘴对称布置，物料在喷嘴交汇区相互碰撞粉碎

· 优点：粉碎效率高、能耗低、磨损小、适合硬度较高的物料

· 应用：化工、医药、农药、矿物等

圆盘式气流粉碎机

· 工作原理：切向喷嘴使物料沿螺旋线运动，在离心力作用下分级

· 优点：结构简单、操作方便、适合中小产能

· 应用：实验室、小批量生产

循环管式气流粉碎机

· 工作原理：物料在环形管道内循环粉碎，内置分级轮

· 优点：粒度分布窄、连续生产能力强

· 应用：大规模工业化生产

四、影响粉碎效果的关键因素

1. 气源压力

压力越高，气流速度越快，粉碎能力越强。但过高的压力会增加能耗和设备磨损。

2. 给料速度

给料过快会导致粉碎不充分，过慢则降低产能。需要根据物料特性和设备规格优化。

3. 分级轮转速

转速越高，排出的颗粒越细，但产能会降低。需要平衡细度和产量。

4. 物料特性

物料的硬度、脆性、粘性等特性直接影响粉碎效果和产能。

五、气流粉碎机的优势

无污染：无研磨介质，避免金属污染，适合高纯度要求

超细粉碎：可实现 D50 2-10 微米的精细粉碎

低温粉碎：气体膨胀制冷，适合热敏性物料

粒度可控：配备精密分级系统，粒度分布集中

自动化程度高：PLC 控制，操作简便，维护成本低

六、典型应用领域

· 制药行业：原料药微粉化、吸入剂粉体处理

· 化工行业：颜料、染料、农药、催化剂

· 食品行业：食品添加剂、植物提取物

· 电池材料：磷酸铁锂、三元材料、石墨

· 新材料：陶瓷粉体、电子材料、纳米材料

七、选型建议

选择气流粉碎机时，应综合考虑以下因素：

物料特性（硬度、粘性、热敏性等）

目标粒径和粒度分布要求

产能需求

洁净度要求（是否需要特殊材质）

安全要求（是否需要防爆设计）

预算和投资回报

建议在选型前进行物料试验，以确定最佳设备型号和工艺参数。

---
